MONOLAMIERA 3

ITA
- ITA
- ENG

PRODOTTI E SOLUZIONI

HOME / PRODOTTI E SOLUZIONI / COPERTURE / MONOLAMIERA 3

Dimensioni

larghezza mm 1000

lunghezza a richiesta da produzione in continuo.

Spessore di poliuretano fuori greca (S)

mm 20 - 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

Supporto esterno:

acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

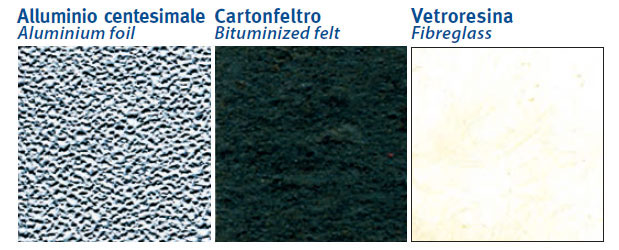

Supporto flessibile:

cartonfeltro bitumato cilindrato; alluminio goffrato; vetroresina.

Isolamento con schiumatura in continuo di:

resine poliuretaniche (PUR), densità 39 ±2 Kg/m³ - Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

Trattamenti protettivi per supporto esterno fornibili a richiesta:

Preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

Versione CORAM

Disponibile anche in versione CORAM, con il supporto A in rame.

Versione AGRI

Disponibile anche in versione AGRI, con il supporto flessibile in alluminio goffrato.

Versione VETRORESINA

Adatto in ambienti dove la presenza di sostanze chimiche aggressive intaccano il rivestimento standard - il supporto di fibre di vetro rinforzate dalla resina poliestere garantiscono una robusta protezione ai vapori acidi ed agli agenti chimici

TABELLA CARICHI

DISTANZA APPOGGI(m)

SPESSORE PANNELLO(mm)

SPESSORE LAMIERA(mm)

MATERIALE

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m²) - FRECCIA *
Spessore coibente (mm)	Materiale	Spessore lamiera (mm)	Distanza tra gli appoggi 'L' in metri

			1,00	1,25	1,50	1,75	2,00	2,25	2,50
20	ACCIAIO	0,5	246	158	110	80	62	48	—
20	ACCIAIO	0,6	295	190	132	96	74	58	—
20	ACCIAIO	0,8	393	253	176	128	99	77	—
20	ACCIAIO	1,0	491	316	220	160	124	96	—
30	ACCIAIO	0,5	246	158	110	80	62	48	—
30	ACCIAIO	0,6	295	190	132	96	74	58	—
30	ACCIAIO	0,8	393	253	176	128	99	77	—
30	ACCIAIO	1,0	491	316	220	160	124	96	—
35	ACCIAIO	0,5	246	158	110	80	62	48	—
35	ACCIAIO	0,6	295	190	132	96	74	58	—
35	ACCIAIO	0,8	393	253	176	128	99	77	—
35	ACCIAIO	1,0	491	316	220	160	124	96	—
40	ACCIAIO	0,5	246	158	110	80	62	48	—
40	ACCIAIO	0,6	295	190	132	96	74	58	—
40	ACCIAIO	0,8	393	253	176	128	99	77	—
40	ACCIAIO	1,0	491	316	220	160	124	96	—
50	ACCIAIO	0,5	246	158	110	80	62	48	—
50	ACCIAIO	0,6	295	190	132	96	74	58	—
50	ACCIAIO	0,8	393	253	176	128	99	77	—
50	ACCIAIO	1,0	491	316	220	160	124	96	—
60	ACCIAIO	0,5	246	158	110	80	62	48	—
60	ACCIAIO	0,6	295	190	132	96	74	58	—
60	ACCIAIO	0,8	393	253	176	128	99	77	—
60	ACCIAIO	1,0	491	316	220	160	124	96	—
80	ACCIAIO	0,5	246	158	110	80	62	48	—
80	ACCIAIO	0,6	295	190	132	96	74	58	—
80	ACCIAIO	0,8	393	253	176	128	99	77	—
80	ACCIAIO	1,0	491	316	220	160	124	96	—
100	ACCIAIO	0,5	246	158	110	80	62	48	—
100	ACCIAIO	0,6	295	190	132	96	74	58	—
100	ACCIAIO	0,8	393	253	176	128	99	77	—
100	ACCIAIO	1,0	491	316	220	160	124	96	—
120	ACCIAIO	0,5	246	158	110	80	62	48	—
120	ACCIAIO	0,6	295	190	132	96	74	58	—
120	ACCIAIO	0,8	393	253	176	128	99	77	—
120	ACCIAIO	1,0	491	316	220	160	124	96	—

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m²) - FRECCIA *
Spessore coibente (mm)	Materiale	Spessore lamiera (mm)	Distanza tra gli appoggi 'L' in metri

			1,00	1,25	1,50	1,75	2,00	2,25	2,50
20	ACCIAIO	0,5	308	197	137	100	77	60	49
20	ACCIAIO	0,6	369	237	165	120	92	72	59
20	ACCIAIO	0,8	491	316	220	160	124	96	79
20	ACCIAIO	1,0	614	395	275	200	155	120	99
30	ACCIAIO	0,5	308	197	137	100	77	60	49
30	ACCIAIO	0,6	369	237	165	120	92	72	59
30	ACCIAIO	0,8	491	316	220	160	124	96	79
30	ACCIAIO	1,0	614	395	275	200	155	120	99
35	ACCIAIO	0,5	308	197	137	100	77	60	49
35	ACCIAIO	0,6	369	237	165	120	92	72	59
35	ACCIAIO	0,8	491	316	220	160	124	96	79
35	ACCIAIO	1,0	614	395	275	200	155	120	99
40	ACCIAIO	0,5	308	197	137	100	77	60	49
40	ACCIAIO	0,6	369	237	165	120	92	72	59
40	ACCIAIO	0,8	491	316	220	160	124	96	79
40	ACCIAIO	1,0	614	395	275	200	155	120	99
50	ACCIAIO	0,5	308	197	137	100	77	60	49
50	ACCIAIO	0,6	369	237	165	120	92	72	59
50	ACCIAIO	0,8	491	316	220	160	124	96	79
50	ACCIAIO	1,0	614	395	275	200	155	120	99
60	ACCIAIO	0,5	308	197	137	100	77	60	49
60	ACCIAIO	0,6	369	237	165	120	92	72	59
60	ACCIAIO	0,8	491	316	220	160	124	96	79
60	ACCIAIO	1,0	614	395	275	200	155	120	99
80	ACCIAIO	0,5	308	197	137	100	77	60	49
80	ACCIAIO	0,6	369	237	165	120	92	72	59
80	ACCIAIO	0,8	491	316	220	160	124	96	79
80	ACCIAIO	1,0	614	395	275	200	155	120	99
100	ACCIAIO	0,5	308	197	137	100	77	60	49
100	ACCIAIO	0,6	369	237	165	120	92	72	59
100	ACCIAIO	0,8	491	316	220	160	124	96	79
100	ACCIAIO	1,0	614	395	275	200	155	120	99
120	ACCIAIO	0,5	308	197	137	100	77	60	49
120	ACCIAIO	0,6	369	237	165	120	92	72	59
120	ACCIAIO	0,8	491	316	220	160	124	96	79
120	ACCIAIO	1,0	614	395	275	200	155	120	99

Documenti Utili

- Profilo Quotato

- Profilo DWG

- Scheda Prodotto

- Catalogo Isotecnica

- Catalogo Completo

- Manuale Posa e Fissaggio

- Condizioni Generali di Vendita

- Prontuario_IT

- Prontuario_EN

- Prontuario_FR

- Area Tecnica

Coefficiente di dispersione termica
Spess. Pannello	Trasmittanza EN UNI 14509	Trasmittanza (8 gg)
(mm)	U=W/m²K	U=W/m²K
20	1,42	1,31
30	0,69	0,64
35	0,60	0,55
40	0,53	0,49
50	0,43	0,39
60	0,36	0,33
80	0,27	0,25
100	0,22	0,20
120	0,18	0,17
